آلة ثني الألواح الرقمية ذات 4 أسطوانات ، آلة ثني الألواح الأسطوانية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | آلة ثني الألواح | الاستخدام: | ثني الصفائح المعدنية |
|---|---|---|---|
| لفة العمل الكمية: | 4 جهاز كمبيوتر شخصى | مواد لفة العمل: | 42CrMo تزوير |
| قيادة الرئيسي: | لفة علوية ولفة سفلية | وضع محرك الأقراص: | محرك هيدروليكي |
| وظيفة: | ما قبل الانحناء والانحناء واللف | نظام تشغيل: | PLC وشاشة تعمل باللمس |
| إبراز: | آلة ثني الألواح الرقمية ذات 4 أسطوانات,آلة ثني الألواح الهيدروليكية ذات 4 أسطوانات,آلة ثني الألواح الأسطوانية ISO |
||

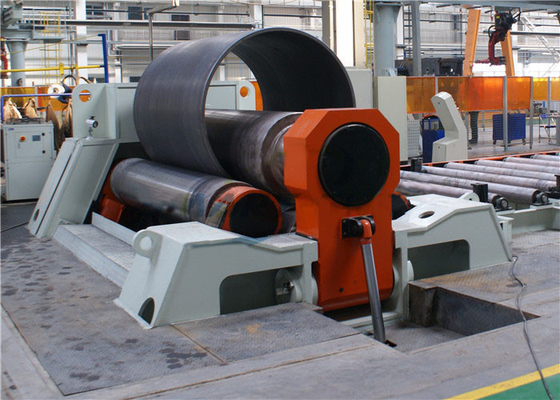

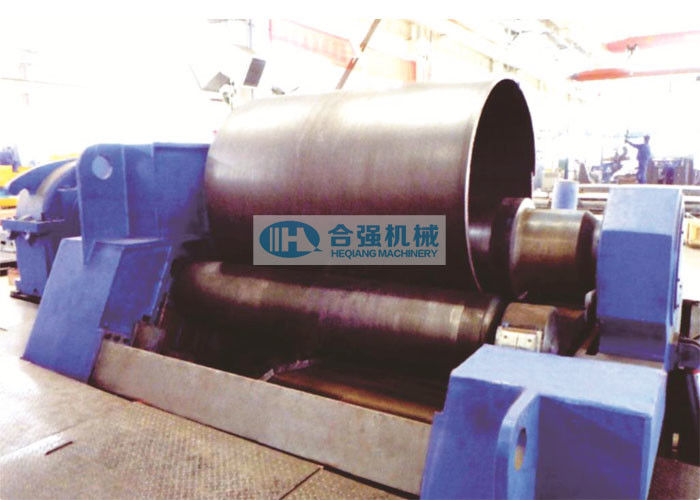

آلة ثني الألواح ذات 4 أسطوانات ، آلة لف الألواح التي يتم التحكم فيها هيدروليكيًا بالكامل مع الانحناء واللف مسبقًا
ميزات الجهاز:
- آلة ثني الألواح ذات الأربع أسطوانات بتحكم دقيق هيدروليكي كامل.
- مع وظيفة الانحناء واللف الصفائح.
- مع وظيفة الانحناء المسبق لنهايات الصفيحة.
- التغذية لمرة واحدة لإكمال أعمال الثني والانحناء المسبق للوحة ، لا تحتاج إلى عكس.
- الأسطوانة العلوية والسفلية هما لفات المحرك الرئيسية.
- يتكون ناقل الحركة الرئيسي بشكل أساسي منمحرك هيدروليكي ومخفض كوكبي إلخ.يدرك المحرك للأمام والدوران العكسي حركة اللوحة للأمام والخلف ، وتوفير عزم الدوران للوحة المتداول.
- موضع البكرة العلوي ثابت ويمكن أن تتحرك البكرة السفلية لأعلى ولأسفل.
- تعتمد كل أسطوانات العمل على محامل درفلة من النوع الجديد.
- يتم تصنيع جميع لفات العمل من المطروقات 42CrMo بصلابة HB260 ~ 300.
- العملية تعتمد تحكم NC.
- يعتمد الرفع العلوي على مستشعر الإزاحة للكشف.
- شاشة رقمية ، تحكم PLC.الإدخال المرئي وتحرير وتعديل وتخزين معلمات العملية.
- يعد الدعم العلوي والدعامات الجانبية اختيارية حسب متطلبات العميل.
المعايير الفنية:
| نموذج رقم: |
أقصى الانحناء سمك (مم) |
أقصى سمك ما قبل الانحناء (مم) |
أقصى عرض للوحة (مم) |
حد عائد اللوحة (الآلام والكروب الذهنية) |
الحد الأدنى لقطر الدرفلة تحت الحمل الكامل (مم) |
قوة المحرك (كيلوواط) |
البعد الشامل (مم) |
| HQW12-140x4000 | 140 | 120 | 4000 | 245 | 4000 | 160 | 10250 × 7350 × 6910 |
| HQW12-100x3200 | 100 | 90 | 3200 | 245 | 3000 | 130 | 8250 × 6110 × 5820 |
| HQW12-85x3200 | 85 | 70 | 3200 | 245 | 2500 | 90 | 6550 × 4775 × 4510 |
| HQW12-60x2500 | 60 | 50 | 2500 | 245 | 1500 | 42 | 7088 × 8692 × 3194 |
| HQW12-50x3000 | 50 | 38 | 3000 | 245 | 1300 | 45 | 9120 × 4905 × 3331 |
| HQW12-40x3000 | 40 | 30 | 3000 | 245 | 1200 | 26 | 7072x3258x2761 |
| HQW12-40x2500 | 40 | 30 | 2500 | 245 | 1200 | 26 | 6600 × 2940 × 2625 |
| HQW12-30x3000 | 30 | 20 | 3000 | 245 | 1000 | 22 | 7043x3245x2726 |
| HQW12-25x2500 | 25 | 20 | 2500 | 245 | 800 | 13 | 4890 × 2200 × 1840 |
| HQW12-20x2500 | 20 | 12 | 2500 | 245 | 800 | 13 | 5390 × 2220 × 1840 |
| HQW12-20x2000 | 20 | 12 | 2000 | 245 | 800 | 7.5 | 4479 × 2288 × 1734 |
(* المعلمات أعلاه إرشادية ويمكن تعديلها وفقًا لمتطلبات العملاء الفعلية.)
