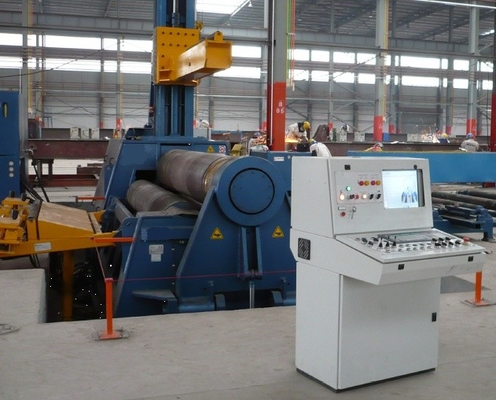

آلة لف الألواح الهيدروليكية ذات 4 أسطوانات مع دعم علوي وجانبي
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | آلة ثني الألواح | الاستخدام: | ثني الصفائح المعدنية |
|---|---|---|---|
| لفة العمل الكمية: | 4 جهاز كمبيوتر شخصى | مواد لفة العمل: | 42CrMo تزوير |
| قيادة الرئيسي: | لفة علوية ولفة سفلية | وضع محرك الأقراص: | محرك هيدروليكي |
| وظيفة: | ما قبل الانحناء والانحناء واللف | نظام تشغيل: | PLC وشاشة تعمل باللمس |
| إبراز: | 18.5kW آلة درفلة الألواح الهيدروليكية,آلة درفلة الألواح الهيدروليكية 25 مم,ISO9001 4 أسطوانة لوحة |
||

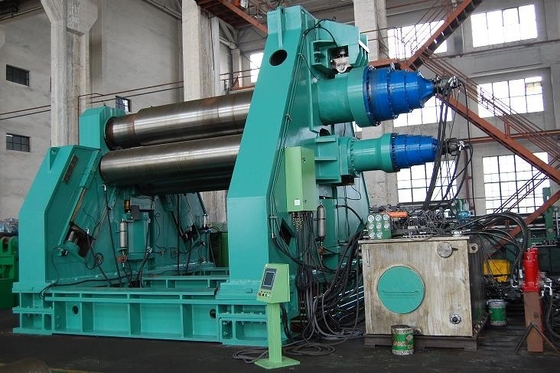

4 آلة ثني الألواح الأسطوانية آلة لف الألواح التي يتم التحكم فيها هيدروليكيًا بالكامل مع دعم علوي وجانبي
ميزات الجهاز:
- آلة ثني الألواح ذات الأربع أسطوانات بتحكم دقيق هيدروليكي كامل.
- مع وظيفة الانحناء المسبق والانحناء.
- مع وظيفة اللف لاختياري.
- التغذية لمرة واحدة لإكمال أعمال الثني والانحناء المسبق للوحة.

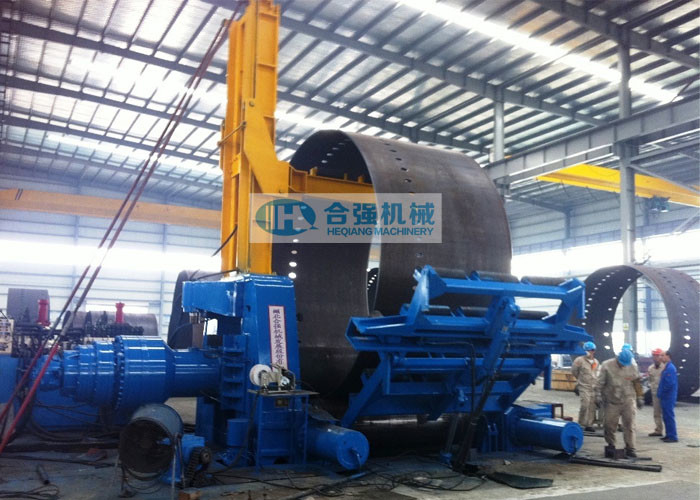

- يعتبر الدعم العلوي والدعم الجانبي وطاولة التغذية اختيارية حسب متطلبات العميل.
- الأسطوانة العلوية والسفلية هما لفات المحرك الرئيسية.تتشابك الطاقة مع الأسطوانات العلوية والسفلية من خلال المحرك الهيدروليكي ومخفض الكواكب لتوفير عزم دوران للوحة الدرفلة.
- موضع البكرة العلوي ثابت ويمكن أن تتحرك البكرة السفلية لأعلى ولأسفل.
- تعتمد كل أسطوانات العمل على محامل درفلة من النوع الجديد.
- يتم تصنيع جميع لفات العمل من المطروقات 42CrMo بصلابة HB260 ~ 300.
- التغذية لمرة واحدة لإكمال الانحناء المسبق لكلا طرفي الصفيحة واللف الأسطواني والقوس بدون مساعدة من الجهاز المساعد.يمكنها أيضًا إجراء تشكيل وتسوية معينة للصفائح المعدنية ، والحافة المستقيمة المتبقية صغيرة.
- شاشة رقمية ، تحكم PLC.الإدخال المرئي وتحرير وتعديل وتخزين معلمات العملية.
المعايير الفنية:
| نموذج رقم: |
أقصى الانحناء سمك (مم) |
أقصى سمك ما قبل الانحناء (مم) |
أقصى عرض للوحة (مم) |
حد عائد اللوحة (الآلام والكروب الذهنية) |
قطر اللفة العلوي (مم) |
قطر اللفة السفلي (مم) |
قطر لفة جانبية (مم) |
قوة المحرك (كيلوواط) |
| HQW12-180x3000 | 180 | 160 | 3000 | 245 | 1300 | 1200 | 980 | 320 |
| HQW12-160x3000 | 160 | 140 | 3000 | 245 | 1200 | 1100 | 900 | 260 |
| HQW12-120x3000 | 120 | 100 | 3000 | 245 | 1050 | 950 | 780 | 160 |
| HQW12-100x3000 | 100 | 85 | 3000 | 245 | 950 | 880 | 700 | 90 |
| HQW12-90x3000 | 90 | 80 | 3000 | 245 | 900 | 820 | 660 | 90 |
| HQW12-80x3000 | 80 | 70 | 3000 | 245 | 850 | 780 | 620 | 75 |
| HQW12-70x3000 | 70 | 60 | 3000 | 245 | 800 | 750 | 600 | 75 |
| HQW12-60x3000 | 60 | 50 | 3000 | 245 | 750 | 710 | 560 | 75 |
| HQW12-50x3000 | 50 | 40 | 3000 | 245 | 720 | 650 | 520 | 55 |
| HQW12-50x2500 | 50 | 40 | 2500 | 245 | 650 | 620 | 500 | 55 |
| HQW12-40x3000 | 40 | 36 | 3000 | 245 | 650 | 580 | 480 | 55 |
| HQW12-40x2500 | 40 | 35 | 2500 | 245 | 560 | 520 | 420 | 45 |
| HQW12-30x3000 | 30 | 25 | 3000 | 245 | 560 | 520 | 420 | 45 |
| HQW12-30x2500 | 30 | 25 | 2500 | 245 | 480 | 470 | 390 | 37 |
| HQW12-30x2000 | 30 | 25 | 2000 | 245 | 430 | 400 | 320 | 37 |
| HQW12-25x2500 | 25 | 20 | 2500 | 245 | 430 | 400 | 320 | 37 |
| HQW12-25x2000 | 25 | 16 | 2000 | 245 | 380 | 360 | 280 | 30 |
| HQW12-20x2500 | 20 | 16 | 2500 | 245 | 380 | 360 | 280 | 30 |
| HQW12-20x2000 | 20 | 16 | 2000 | 245 | 340 | 330 | 260 | 22 |
| HQW12-16x3200 | 16 | 12 | 3200 | 245 | 380 | 360 | 280 | 30 |
| HQW12-16x2500 | 16 | 12 | 2500 | 245 | 340 | 330 | 260 | 22 |
| HQW12-16x2000 | 16 | 12 | 2000 | 245 | 300 | 280 | 220 |
18.5 |
| HQW12-12x2500 | 12 | 10 | 2500 | 245 | 300 | 280 | 220 | 18.5 |
| HQW12-12x2000 | 12 | 10 | 2000 | 245 | 280 | 260 | 200 | 18.5 |
| HQW12-8x2500 | 8 | 6 | 2500 | 245 | 250 | 230 | 180 | 11 |
| HQW12-8x2000 | 8 | 6 | 2000 | 245 | 235 | 215 | 165 | 11 |
| HQW12-6x2500 | 6 | 6 | 2500 | 245 | 230 | 210 | 165 | 7.7 |
| HQW12-6x2000 | 6 | 6 | 2000 | 245 | 200 | 180 | 145 | 5.5 |
(* المعلمات أعلاه إرشادية ويمكن تعديلها وفقًا لمتطلبات العملاء الفعلية.)
