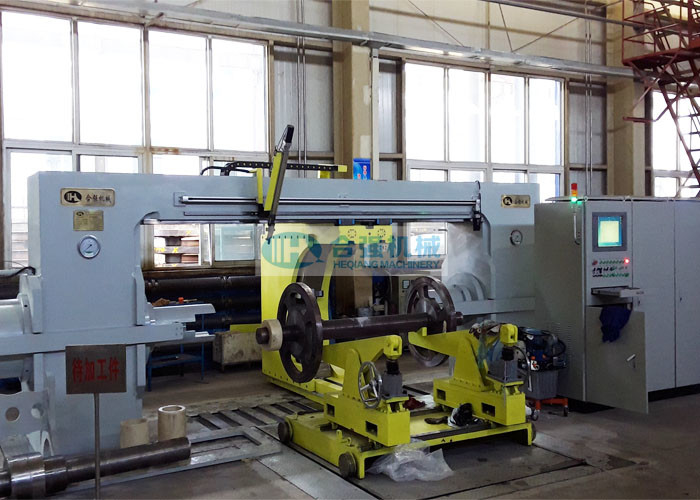

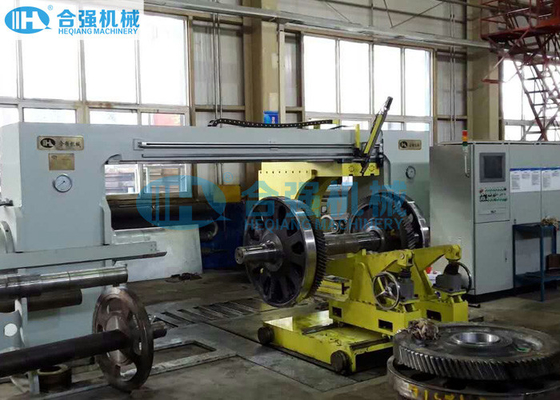

هيكل إطار جسر الرافعة 500T مكبس عجلة هيدروليكي
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تطبيق: | مستودعات السكك الحديدية | إستعمال: | تركيب وفك عجلات القاطرة |
|---|---|---|---|
| الضغط على القوة: | 500 طن | اضغط على ذاكرة الوصول العشوائي: | 2 قطعة |
| عربة الدعم: | مجموعة واحدة | وضعية التشغيل: | تلقائي |
| قطر العجلة: | 750 ~ 1350 ملم | طول المحور: | 1750 ~ 2500 ملم |
| إبراز: | مكبس هيدروليكي 750 مم,مكبس عجلة هيدروليكي 500 طن,مكبس عجلة سكة حديد OEM |
||
500 طن هيدروليكي مجموعة العجلات الهيدروليكية الصحافة آلة تصاعد مع اسطوانات مزدوجة
مجال التقديم:
يتم استخدام مكبس مجموعة العجلات الهيدروليكي سعة 500 طن بشكل أساسي فيتركيب وفك عجلات القاطرة (قرص العجلة والتروس الخ).إنها قابلة للتطبيق على العجلات بقطر 750 ~ 1350 مم.يمكنه إنشاء وتسجيل وحفظ وطباعة منحنى الضغط (الضغط مقابل الإزاحة ، الضغط مقابل الوقت) بالتنسيق المطلوب.لا يتطلب الأمر سوى عامل واحد لتشغيل المطبعة.مع مضخة حقن الزيت عالية الضغط لعملية الضغط.
تيالمعلمات التقنية لمكبس العجلة الهيدروليكي:
| الضغط على القوة | 500 طن |
| اسطوانة رام | 2 قطعة (1 يسار + 1 يمين) |
| الحد الأقصى لضربة مكبس الأسطوانة | 900 ملم |
| سرعة الرام إلى الأمام | 0 ~ 25 مم / ثانية |
| سرعة الضغط رام | 0 ~ 5 مم / ثانية |
| أقصى حمل للأجهزة المركزية | 10000 كجم |
| عربة دعم العجلات | 1 مجموعة |
| الحمولة القصوى للعربة | 8000 كجم |
| أقصى ضغط للنظام الهيدروليكي | 31.5 ميجا باسكال |
| التيار الكهربائي الرئيسي | 3 أطوار ، تيار متردد ، 380 فولت / 50 هرتز |
| الطاقة المساعدة | تيار مستمر 24 فولت |
| الطاقة المركبة | 50 كيلو واط |
| حجم خزان الزيت | 800 لتر |
| وقت دورة الضغط | 10 دقيقة / محور |
| وزن الآلة | حوالي 35 طن |
| مساحة التثبيت المطلوبة | حوالي 6000 × 7000 مم |
| مضخة حقن الزيت عالية الضغط | مجموعة واحدة بضغط أقصى 200 ميجا باسكال |
| دقة التحكم في المسافة الداخلية | < ±0.5 ملم |
| دقة التحكم في فرق موضع العجلة | < ±0.5 ملم |
| دقة القياس | 0.01 ملم |
| دقة تحديد موقع ذاكرة الوصول العشوائي |
≤± 0.04 ملم |
| محورية اسطوانات الكبش | ≤± 0.10 مم |
| معلومات العجلات المطبقة: | |
| الوزن الأقصى لمجموعة العجلات | 8000 كجم |
| قطر العجلة | Φ750 ~ Φ1350 ملم |
| طول المحور | 1750 ~ 2500 ملم |
| قطر جسم المحور | Φ140 ~ 250 ملم |
| قطر مقعد العجلة | Φ220 ~ Φ260 ملم |
(* المعلمات أعلاه إرشادية ، ويمكن تعديلها حسب متطلبات العميل.)
ميزات آلة الضغط على العجلة:
- إن آلة تركيب وفك العجلة هي عبارة عن مكبس هيدروليكي أفقي وسيتم تركيبه في حفرة.
- آلة ضغط العجلة قادرة على تركيب / فك كلتا العجلتين على نفس المحور دون تدوير المحور وفي تسلسل أولاً ، تكون العجلة على جانب واحد من المحور ثم العجلة في الجانب الآخر.
- هيكل إطار جسري ، بقوة عالية وصلابة جيدة وتشوه أقل.
- ضغط الأسطوانة المزدوجة.لا تحتاج إلا إلى وضع واحد دون انعكاس المحور لمواصلة تثبيت / فك عجلة كلا الجانبين.
- تم تجهيز آلة تجميع العجلة بأجهزة تمركز خاصة حاصلة على براءة اختراع في كلا طرفي أسطوانتين كبش لتحديد موضع الفتحة المركزية.يمكن أن يدخل المركز في الفتحة المركزية لكلا طرفي المحور لوضع العجلات.أثناء عملية التشغيل بأكملها ، يمكن أن تضمن أن خط مركز المحور سيكون متحد المركز تمامًا مع خط الوسط لأسطوانة الكبش لجعل وجه نهاية الكبش متطابقًا تمامًا مع وجه نهاية المحور ، دون حدوث تلف في فتحة مركز المحور ومنع المحور من الانزعاج.
- مكبس أسطواني فريد من نوعه حاصل على براءة اختراع لتركيب العجلة ، بدقة ضغط عالية.يتطلب تثبيت العجلة دقة عالية وقوة ضغط عالية.من أجل ضمان تعرض الأجزاء التي تسد العجلة للقوة بشكل متماثل تمامًا ، فإننا نستخدم مكبسًا أسطوانيًا لتركيب العجلة ، وليس حاجز الفتح الجانبي.
- تم تجهيز الماكينة برافعة رفع ذات محور كهربائي للتجميع المسبق للعجلات والتحميل / التفريغ على / إيقاف تشغيل الماكينة.سوف يخرج من الجهاز أثناء عملية التثبيت / الفك.
- تم تجهيز الماكينة بعلبة تروس لدعم علبة التروس أثناء عملية التثبيت / الفك بأكملها.
- يمكن للآلة تتبع العملية برمتها والتحكم فيها ، واكتشاف الحالة الملحة لـ
- عجلات ، وتحليلها ومعالجتها من خلال الكمبيوتر الصناعي.يمكنه تصدير منحنى الضغط مقابل الإزاحة والنتائج الأخرى إلى الشاشة والطابعة.
- تم تصميم الماكينة بجهاز إنذار ضوئي صوتي لضمان التشغيل الآمن والموثوق.
- يتم تزويد مضخة حقن الزيت بالضغط العالي لتركيب وتفكيك الزيت.
