135Nm عزم الدوران للسكك الحديدية التلقائي آلة شد الترباس

آلة الشد الأوتوماتيكية بفرامل قرص الفرامل ذات العجلات للسكك الحديدية مع عزم دوران 135Nm ، معدات ورشة السكك الحديدية


مجال التقديم:
آلة شد برغي قرص الفرامل ذات العجلات تستخدم بشكل أساسي في عملية تشديد مسامير التوصيل لعجلات قاطرة السكك الحديدية وأقراص الفرامل.يمكن لنظام التحكم مراقبة العملية في الوقت الفعلي وتسجيل وحفظ وتصدير بيانات التضييق (عزم الدوران والزاوية) ومنحنى الشد.


المعايير الفنية:

(* يمكن تعديل معلمات التفاصيل وفقًا لمتطلبات العميل الفعلية.)

الخصائص الرئيسية:

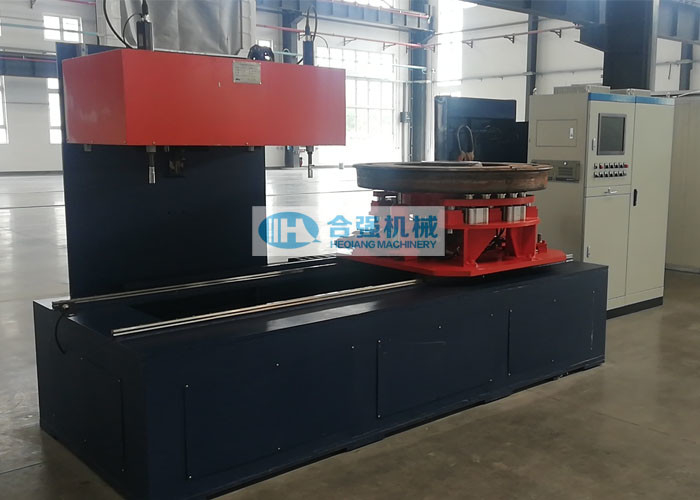

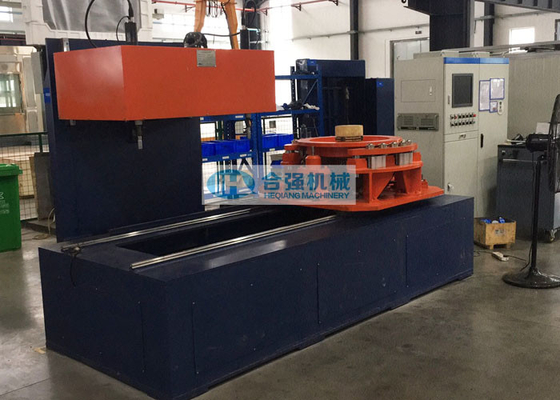

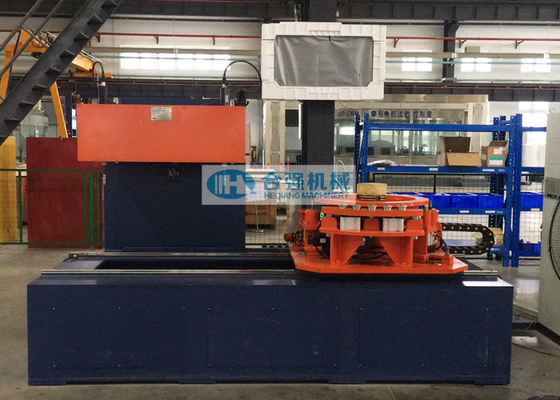

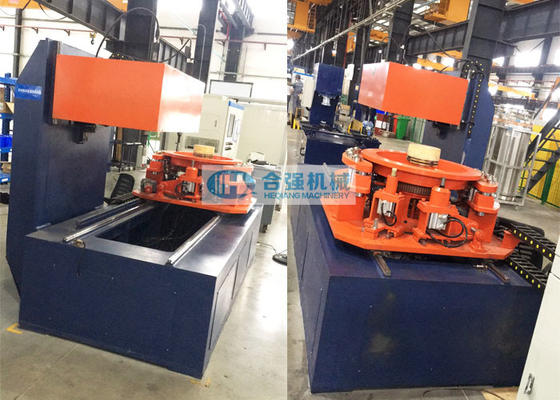

• تتكون آلة الشد بشكل أساسي من جسم الآلة ، وأعمدة الشد المزدوجة ، وطاولة تحديد المواقع الدوارة ، وجهاز التثبيت اللولبي ، وجهاز تحديد المواقع الأولي ونظام التحكم الكهربائي ، إلخ.
• عملية الشد: قم أولاً برفع قرص فرامل العجلة المُجمَّع مسبقًا على طاولة تحديد المواقع الدوارة ، وسيقوم جدول تحديد الموضع الدوار تلقائيًا بوضع وتوسيع تجويف العجلة وإصلاحه ، ثم يقف قابس جهاز الموضع الأولي في مواجهة سطح قرص الفرامل ، سوف يدور قرص الفرامل ببطء مع طاولة تحديد المواقع الدوارة ، وسيتم إدخال قابس جهاز تحديد المواقع الأولي في فتحة الترباس تحت القوة ، في هذا الوقت ، ستتوقف الطاولة الدوارة عن الدوران ويكتمل قرص فرامل العجلة من الوضع الأولي.بعد ذلك ، يتم تدوير طاولة التثبيت مع المنضدة السفلية إلى أسفل عمود الشد ، ويتم تثبيت البراغي الموجودة على جانبي المنصة قبل بدء تشغيل جهاز الشد ، ويجب أولاً تثبيت المسامير الموجودة في فتحة البرغي.بعد أن يتم رفع جهاز الشد ، يتحرك جهاز عمود الشد لأسفل ويبدأ في إحكام ربط المسامير اللولبية.بعد فك زوج من البراغي ، يدور المنضدة الدوارة لتشديد الزوج التالي من البراغي وفقًا للتسلسل المبرمج مسبقًا حتى يتم إحكام ربط جميع البراغي.بعد شد البراغي ، تعود طاولة التدوير إلى الموضع الأصلي ، ويتم رفع قرص فرامل العجلة المشدودة لإكمال عمل شد مسمار قرص فرامل العجلة.
• التشديد التلقائي: بعد إدخال معلومات قطعة العمل ، سيقوم نظام التحكم تلقائيًا باستدعاء برنامج التشديد المتصل والحكم على ما إذا كانت قطعة العمل الفعلية تتطابق مع البرنامج المسمى.
• أثناء عملية التضييق ، يمكن لنظام التحكم مراقبة العملية في الوقت الفعلي وتسجيل وحفظ وتصدير بيانات التضييق (عزم الدوران والزاوية) ومنحنى الشد.
• عمود الشد لديه وظائف دوران للأمام والخلف.يمكن تغيير اتجاه الدوران عن طريق تحرير مخطط الشد.
• يمكن لنظام التحكم أن يحكم تلقائيًا على ما إذا كان إحكام الربط مؤهلًا وسيصدر إنذارًا في حالة فشل الشد.
• مطلوب مشغل واحد فقط لإكمال إجراءات الربط بالكامل.
• الكمبيوتر الصناعي Siemens PLC و AdvanTech للتحكم في العملية ومراقبتها.


وثائق تقنية:
سيتم توفير المستندات الفنية التالية جنبًا إلى جنب مع آلة ضغط تروس العجلة عند التسليم في نسخة ورقية ونسخة إلكترونية باللغة الإنجليزية (تقديم نسخة إلكترونية إلى المشتري قبل التسليم):

• دليل تعليمات التشغيل والصيانة ؛
• رسم الترتيب العام ، الرسم التخطيطي الكهربائي ؛
• رسم الأساس
• قائمة قطع الغيار ، قائمة الأدوات الخاصة ؛
• شهادة المنتج / شهادة قبول المصنع ، إلخ
