خط تجميع أقراص الفرامل ذات العجلات لمجموعة حافلات السكك الحديدية 500kN
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | خط تجميع قرص الفرامل العجلة | تطبيق: | مستودعات السكك الحديدية |
|---|---|---|---|
| وظيفة: | تجميع قرص الفرامل للسكك الحديدية | قوة الضغط: | 500 كيلو نيوتن |
| اسطوانة رام: | 2 قطعة | وضع التحكم: | PLC + كمبيوتر صناعي |
| مزود الطاقة: | 380V / 50Hz ، 3 مراحل AC | توفير خدمة ما بعد البيع: | المهندسين متوفرة لخدمة ماكينات الخارج |
| إبراز: | خط تجميع قرص فرامل العجلات 500 كيلو نيوتن,خط تجميع قرص فرامل العجلات 15 كيلو وات,خط تركيب ضغط العجلة 4 مم / ثانية |
||
خط تجميع قرص الفرامل لمدرب السكك الحديدية خط تركيب العجلة بالضغط
مجال التقديم:
هذا العجلات الفرامل يستخدم خط تجميع الأقراص بشكل أساسي في أعمال تجميع قرص الفرامل ذات العجلات لسيارات / حافلات ركاب السكك الحديدية.يمكنها تحقيق التجميع المسبق الأوتوماتيكي وتجميع قرص فرامل العجلات.
تتكون خلية تجميع قرص فرامل العجلات من:

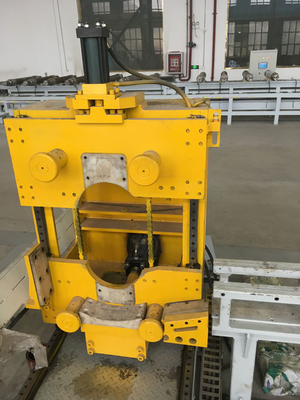

- 1 مجموعة من آلة التجميع المسبق لقرص الفرامل العجلات
- مجموعة واحدة من آلة ضغط قرص الفرامل ذات الأسطوانة المزدوجة

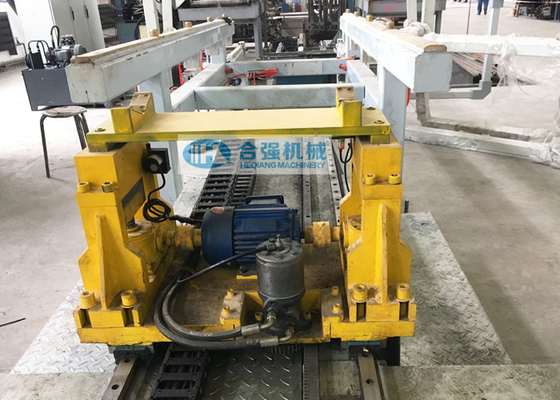

- 1 مجموعة من جهاز ناقل المحور
- 1 مجموعة من النظام الهيدروليكي
- 1 مجموعة من نظام التحكم الكهربائي
المعايير الفنية:
| آلة الصحافة قرص الفرامل عجلة: | |
| القوة القصوى لاسطوانة الكبش | 500 كيلو نيوتن |
| اسطوانة رام | اسطوانة مزدوجة النهاية |
| الحد الأقصى لضربة المكبس | 870 ملم |
| سرعة الاقتراب | 0 ~ 25 مم / ثانية |
| سرعة الضغط | 0 ~ 4 مم / ثانية |
| الحمولة القصوى للمركز | 2000 كجم |
| الحمولة القصوى للعربة الكهربائية | 2000 كجم |
| النظام الهيدروليكي الضغط | ≤ 16 ميجا باسكال |
| التيار الكهربائي الرئيسي | 3 مراحل ، AC ،380 فولت / 50 هرتز |
| الطاقة المساعدة | تيار مستمر 24 فولت |
| إجمالي الطاقة المركبة | 15 كيلو واط |
| وزن الآلة | حوالي 15 طن |
| مستوى الضوضاء أثناء العمل | ≤ 75 ديسيبل |
| دقة مستشعر الضغط | ≤ 0.5٪ فس |
| دقة تحديد موقع ذاكرة الوصول العشوائي | ± 0.3 مم |
| دقة القياس | 0.01 مم |
| دورة الزمن | ≤ 5 دقائق لكل محور |
| معلومات العجلات المطبقة: | |
| طول المحور المطبق | 2100 ~ 2300 ملم |
| قطر جسم المحور المطبق | 170 ~ 180 ملم |
| قطر قرص الفرامل المطبق | 640 مم |
| التسامح موقف قرص الفرامل | <0.5 مم |
| قياس المسار | 1435 ملم |
(* يمكن تعديل معلمات التفاصيل وفقًا لمتطلبات العميل الفعلية.)
الخصائص الرئيسية:

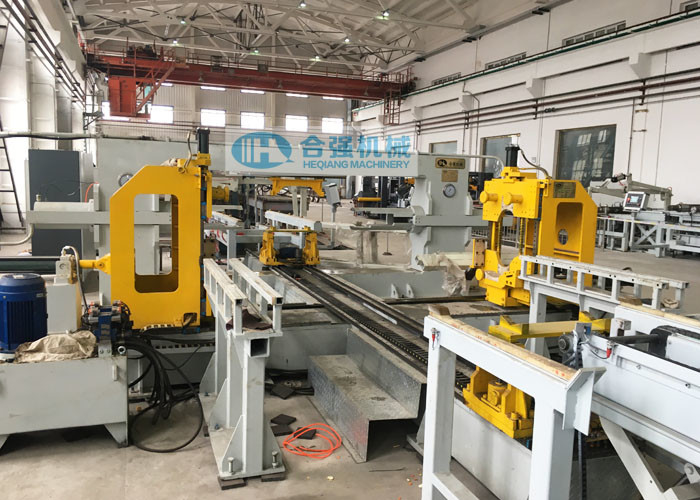

- يشتمل خط تجميع مجموعة العجلات على مجموعة واحدة من آلة التجميع المسبق ، وآلة ضغط قرص فرامل العجلات ، وناقل المحور.
- يتميز خط التجميع بتصميم هيكل مدمج ومعقول ، مع وظائف كاملة ، وتشغيل بسيط ومريح ، ويمكنه تحقيق اتصال سلس مع مرافق العملية التالية.

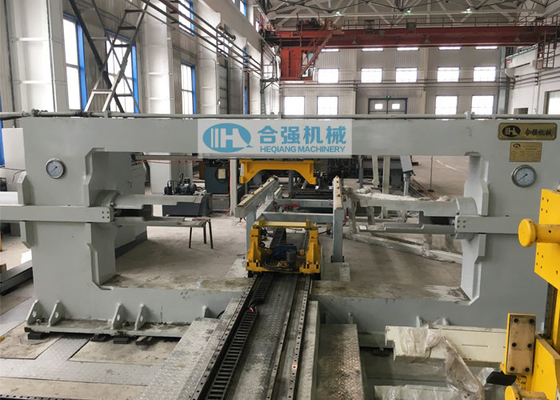

- إن آلة ضغط قرص الفرامل ذات العجلات هي ذات تصميم هيكل إطار جسر الرافعة بشكل عام ، مع قوة عالية وصلابة جيدة.
- مكبس أسطواني مزدوج لضغط قرص الفرامل.يمكن استبدال ذاكرة الوصول العشوائي لملاءمة ضغط قرص الفرامل بأحجام مختلفة.
- آليات التمركز الخاصة الحاصلة على براءة اختراع لتحديد موضع الفتحة المركزية.
- يمكن لآلة ضغط قرص الفرامل إنشاء وتسجيل وحفظ وطباعة منحنى الضغط (الإزاحة مقابل الضغط) بالتنسيق المطلوب.
- تخزين البيانات والاستعلام عن البيانات التاريخية.
- الكمبيوتر الصناعي Siemens PLC و AdvanTech للتحكم في العملية ومراقبتها.
- الآلة عبارة عن جهاز جديد (يشمل جميع الأجزاء والمكونات والملحقات) ، ومصنع بمواد جديدة عالية الجودة.المكونات الميكانيكية المستخدمة عبارة عن سلسلة من المنتجات المتقدمة عالية الجودة والموثوقة والعملية وتتوافق مع المعايير الدولية ذات الصلة.
- المكونات المعدنية للمعدات والأدوات مقاومة للصدأ ومطلية باستثناء سطح المعالجة وسطح الطلاء الكهربائي.
- يتم قياس جميع الأجهزة والعدادات وفقًا لمعايير النظام الدولي للوحدات (SI).يتوافق تصميم وتصنيع واختبار المعدات والعدادات مع المعايير الصناعية الدولية (ISO) والمعايير الكهروتقنية الدولية (IEC).لا تقل درجة الحماية لجميع المكونات الكهربائية عن IP54.
اتصال التعاون:
إذا كنت مهتمًا بمكابس العجلات الخاصة بنا أو أي مساعدة مطلوبة ، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات.
