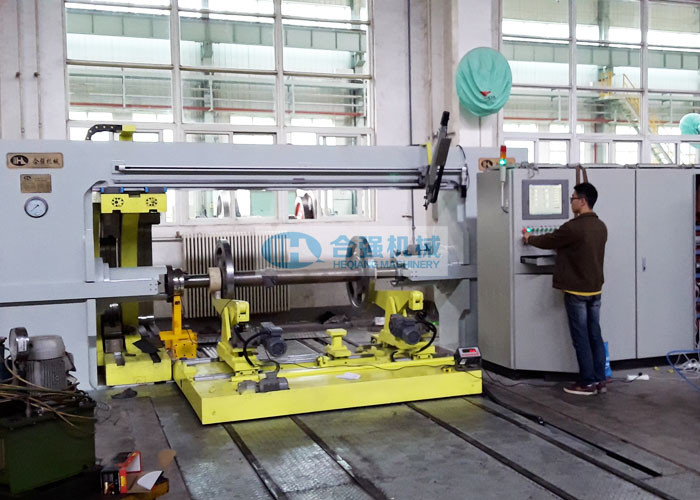

آلة ضغط العجلات الهيدروليكية الأفقية 300 طن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تطبيق: | ورشة صيانة السكك الحديدية | الاستخدام: | تركيب وفك عجلات العجلات |
|---|---|---|---|
| قوة الضغط: | 300 طن | اسطوانة رام: | اسطوانات مزدوجة |
| وضعية التشغيل: | PLC + كمبيوتر صناعي | يتحكم: | تحكم CNC |
| الحجم الكلي: | حوالي 8000 × 2000 × 3000 مم | المساحة المطلوبة: | 8000 × 3500 مم |
| إبراز: | 300T آلة الصحافة عجلة الهيدروليكية,1250mm آلة الصحافة عجلة الهيدروليكية,380V CNC عجلة الصحافة |
||
300 طن من اسطوانة مزدوجة أفقية لتركيب العجلة وفك الضغط
مجال التقديم:
إن آلة الضغط الأفقية للتركيب والعجلة ذات الأسطوانة المزدوجة 300 طن هي عبارة عنتصميم أوتوماتيكي بالكامل.إنهتستخدم للتركيب (الضغط بالضغط والتزييت) ، وفك الضغط واختبار الضغط الخلفي لعجلات العجلات والمحاور لمخزونات درفلة السكك الحديدية.يمكنه إنشاء وتسجيل وحفظ وطباعة منحنيات الضغط بالتنسيق المطلوب.مطلوب فقط عامل واحد لتشغيل آلة الضغط على العجلات.
المعايير الفنية:
| قوة الضغط القصوى | 300 طن |
| اضغط على الكبشكمية | 2 قطعة |
| كمية اسطوانة رام | اسطوانات مزدوجة |
| أقصى شوط للأسطوانة | 800 مم |
| سرعة الاقتراب السريع من ذاكرة الوصول العشوائي | 0 ~ 25 مم / ثانية ، متغير |
| سرعة ضغط ذاكرة الوصول العشوائي | 0 ~ 4 مم / ثانية ، متغير |
| أقصى حمل لأجهزة التمركز | 10000 كجم |
| عربة دعم العجلات | 1 مجموعة |
| الحمولة القصوى للعربة | 8000 كجم |
|
أقصى ضغط النظام الهيدروليكي |
31.5 ميجا باسكال |
| مستوى الضوضاء أثناء العمل | ≤ 75 ديسيبل |
| التيار الكهربائي الرئيسي | 3 أطوار ، تيار متردد ، 380 فولت / 50 هرتز |
| إجمالي الطاقة المركبة | ≤ 30 كيلو واط |
| مضخة حقن الزيت | 1 مجموعة مع أقصى ضغط 200 ميجا باسكال |
| مساحة التثبيت المطلوبة | تقريبا.8000x3500 ملم |
| وقت دورة الضغط | ≤ 12 دقيقة / محور |
| دقة مستشعر الضغط | 0.25٪ فس |
| دقة مستشعر الإزاحة | 0.01 مم |
| دقة التحكم في المسافة الداخلية | ≤ ±0.5 ملم |
| دقة التحكم في فرق موضع العجلة | ≤ ±0.3 ملم |
| دقة تحديد موقع ذاكرة الوصول العشوائي | ≤ ±0.04 ملم |
| دقة القياس | ≤ 0.02 مم |
| محورية أسطوانتي الكبش | ≤ ± 0.1 مم |
| الوزن الأقصى لمجموعة العجلات | 8000 كجم |
| طول المحور | 1700 ~ 2500 ملم |
| قطر العجلة | Φ750 ~ Φ1250 ملم |
(* المعلمات أعلاه إرشادية ، ويمكن تعديلها وفقًا لمتطلبات العميل الفعلية.)
ميزات الجهاز:
- الآلة عبارة عن مكبس هيدروليكي أفقي وسيتم تركيبه في حفرة.(يتوفر التصميم بدون حفرة الأساس.)
- هيكل إطار جسري ، بقوة عالية وصلابة جيدة وتشوه أقل.
- ضغط الأسطوانة المزدوجة.تحتاج فقط إلى وضع واحد لمواصلة تثبيت العجلتين وفكهما دون انعكاس المحور.
- أجهزة تمركز خاصة حاصلة على براءة اختراع على طرفي أسطوانتين كبش لتحديد موضع الفتحة المركزية.يمكن أن يدخل المركز في الفتحة المركزية لكلا طرفي المحور لوضع العجلات.أثناء عملية التشغيل بأكملها ، يمكن أن يضمن أن خط مركز المحور سيكون متحد المركز تمامًا مع خط الوسط لأسطوانة الكبش لجعل وجه نهاية الكبش متطابقًا تمامًا مع وجه نهاية المحور ، دون حدوث تلف في فتحة مركز المحور ومنع المحور من الانزعاج.
- الأجهزة المركزية تتحمل فقط وزن المحور ولا تتحمل الضغط الكبير لأسطوانة الزيت.أثناء الحفاظ على موضع المركز ، يمكن أن يتراجع تلقائيًا إلى داخل الكبش ، بحيث يتناسب الكبش مع الوجه النهائي للمحور ومن ثم يمكنه تحمل ضغط أسطوانة كبير.عند اختبار التركيب والفك والضغط الخلفي ، سيتم إرجاع المركز إلى الفتحة المركزية وسيلائم الوجه النهائي للمركز الوجه النهائي للمحور.
- مكبس أسطواني فريد من نوعه حاصل على براءة اختراع لتركيب العجلة ، بدقة ضغط عالية.يتطلب تثبيت العجلة دقة عالية وقوة ضغط عالية.من أجل ضمان تعرض الأجزاء التي تسد العجلة للقوة بشكل متماثل تمامًا ، فإننا نستخدم مكبسًا أسطوانيًا لتركيب العجلة ، وليس حاجز الفتح الجانبي.
- جهاز منزلق متحرك مزود بملحقين قابلين للاستبدال لمنع العجلات أو التروس أو أقراص الفرامل للفك.إنها براءة الاختراع الأصلية في الصين.
- يتم توفير عربة دعم كهربائية للتجميع المسبق للعجلات وتحميل / تفريغ الضغط على / إيقاف التشغيل.سوف يخرج من المكبس أثناء عملية التثبيت / الفك.
- يتم توفير دعم علبة التروس لدعم علبة التروس أثناء عملية التثبيت / الفك بأكملها.
- Siemens S7-300 PLC و AdvanTech Industrial Computer للتحكم في العملية.سهل الاستخدام HMI.
- مطلوب مشغل واحد فقط لتشغيل مكبس العجلة.
- يمكن للصحافة تتبع العملية برمتها والتحكم فيها ، واكتشاف الحالة الملحة لـ
- عجلات ، وتحليلها ومعالجتها من خلال الكمبيوتر الصناعي.يمكنه تصدير منحنى الضغط مقابل الإزاحة والنتائج الأخرى إلى الشاشة والطابعة.
- تم تصميم الماكينة بجهاز إنذار ضوئي صوتي لضمان التشغيل الآمن والموثوق.
- مع مضخة حقن الزيت عالية الضغط لتركيب وتفكيك الزيت.
نظرة عامة على Hubei Heqiang:
Hubei Heqiang Machinery هي الشركة الرائدة في صناعة آلات ضغط مجموعة العجلات ومكابس المحامل في الصين.وهي تغطي الآن أكثر من 80٪ من سوق الصين على Wheelset Presses.نحن نقدم أحدث معدات ضغط مجموعة العجلات المتوفرة في السكك الحديدية والصناعات الأخرى ذات الصلة.تُستخدم مكابس العجلات لتركيب وفك جميع العناصر الموجودة على المحور (أقراص العجلات ، وأقراص الفرامل ، والتروس والمحامل).مع كل من الإصدار الفردي والمزدوج الأسطوانة المتاحة للخيار وتتراوح السعة من 200 إلى 800 طن.يمكن لمجموعتنا الواسعة من الآلات أن تلبي جميع متطلبات العملاء في كل من تطبيقات الصيانة والإنتاج الضخم.
اتصال التعاون:
إذا كنت مهتمًا بمطابع العجلات الخاصة بنا أو أي مساعدة مطلوبة ، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات.سنقدم لك ملاحظاتك في المرة الأولى.
