خلية تركيب مجموعة العجلات الأوتوماتيكية لصيانة EMU ومجموعة عجلات المترو
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلب: | مستودعات السكك الحديدية وشركات السيارات | إستعمال: | تجميع عجلات الاتحاد الاقتصادي والنقدي |
|---|---|---|---|
| الضغط على القوة: | 3000 كيلو نيوتن | عدد اسطوانات رام: | 2 قطعة (1 يسار + 1 يمين) |
| وضعية التشغيل: | تلقائي ويدوي | قياس المسار: | 1435 ملم |
| قطر العجلة المطبق: | 750-920 ملم | طول المحور المطبق: | بحد أقصى 2400 ملم |
| ضمان: | سنة واحدة | خدمة ما بعد البيع: | مهندس متاح لخدمة الماكينات من الخارج |
| إبراز: | خلية تركيب مجموعة العجلات الأوتوماتيكية,مكبس مجموعة العجلات أوتوماتيكيًا,مكبس مجموعة العجلات 3000kN |
||

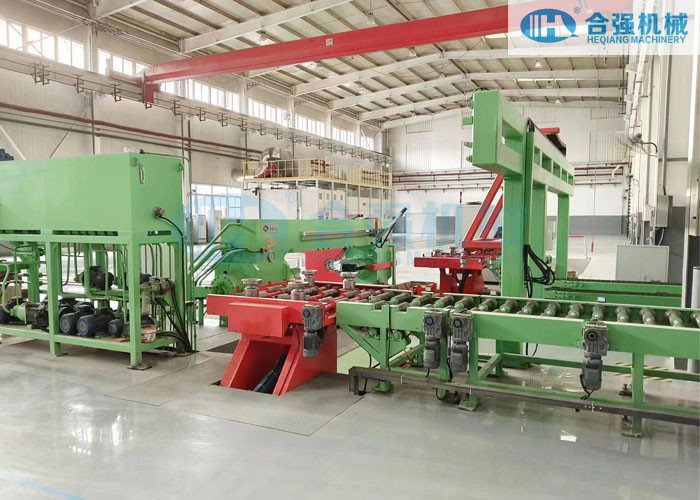

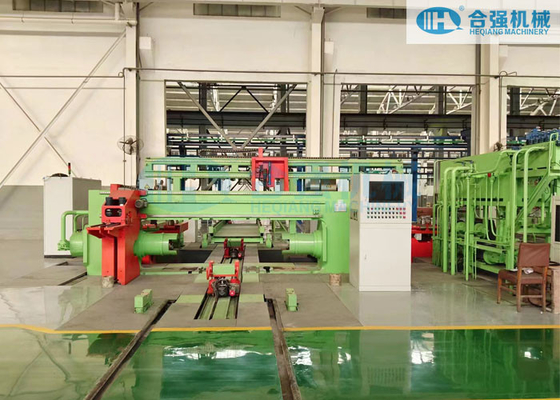

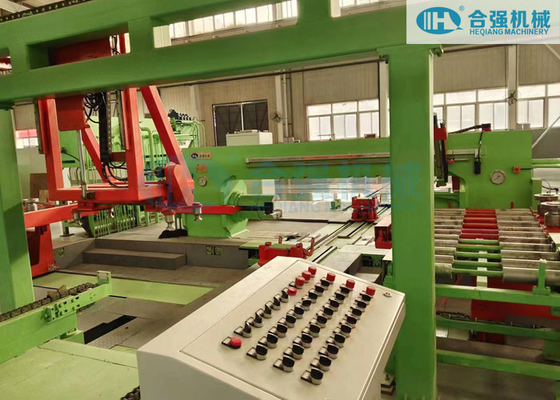

خلية تركيب مجموعة العجلات الأوتوماتيكية لصيانة EMU ومجموعة عجلات المترو
خط تجميع خلية تجميع العجلات
مجال التقديم:
إن خلية تركيب مجموعة العجلات هذه قابلة للتطبيق بشكل أساسي في التجميع الأوتوماتيكي لمجموعات عجلات EMU و Metro مع علبة التروس ، وكذلك لتركيب العجلات وأقراص الفرامل لسيارات الركاب.وضع واحد للمضي قدما في تصاعدكلا العجلات وأقراص الفرامل.
تتكون خلية تجميع مجموعة العجلات بشكل أساسي من:
- مجموعة واحدة من مكبس العجلات مع أسطوانات مزدوجة
- 1 مجموعة من خط ناقل العجلة (قرص الفرامل)
- 1 مجموعة من خط ناقل المحور
- 1 مجموعة من المناور لاختيار العجلات وأقراص الفرامل.
- 1 مجموعة من آلة تقليب العجلة والتجميع المسبق
- مجموعة واحدة من مجموعة العجلات لنقل الترولي لنقل مجموعة العجلات من آلة التجميع المسبق إلى آلة ضغط العجلات
- مجموعة واحدة من مجموعة العجلات لنقل الترولي لنقل مجموعة العجلات من مكبس العجلة.
المعلمات الفنية لمكبس مجموعة العجلات:
| ماكس قوة الضغط | 3000 كيلو نيوتن (300 طن) |
| عدد اسطوانات رام | 2 قطعة (1 يسار + 1 يمين) |
| ذراع الكباس | 700 ين يابانيمم |
| سرعة الاقتراب السريع | 0 ~ 20مم / ثانية |
| سرعة الضغط | 0 ~ 4 مم / ثانية |
| ضغط النظام الهيدروليكي | ≤31.5 ميجا باسكال |
| مصدر الطاقة الرئيسي (3-ph ، AC) | 380V / 50HZ أو حسب الطلب |
| جهد التحكم | 24 فولت تيار مستمر |
| دقة مستشعر الإزاحة | 0.01 مم |
| دقة مستشعر الضغط | 0.25٪ فس |
| تركيز الخط المركزي للأسطوانات | ≤0.5 ملم |
| دقة المسافة الداخلية للعجلة | ≤ ±0.5 ملم |
| دقة فرق موضع العجلة | ≤ ±0.5 ملم |
| دقة التحكم في اسطوانة ذاكرة الوصول العشوائي | ≤ ±0.1 ملم |
| قياس المسار | 1435 ملم |
| الوزن الأقصى للعجلات | 3000 كجم |
| طول المحور المراد الضغط عليه | بحد أقصى 2400 ملم |
| قطر العجلة | Φ720 ~ Φ920 ملم |
| قطر مقعد العجلة | Φ180 ~ Φ230 ملم |
| عدد أقراص الفرامل | ماكس 2 قطعة |
(* ملاحظات: المعلمات أعلاه إرشادية ، ويمكن تعديلها حسب متطلبات العميل. يجب على العميل تقديم رسومات العجلات التفصيلية لأعمال التصميم بعد منح العقد.)
ميزات أداء آلة الضغط المثبتة على العجلة:
- قم بتركيب العجلتين تلقائيًا على نفس المحور في نفس الوقت دون تدوير المحور وفي تسلسل أولاً ، العجلة على جانب واحد من المحور ثم العجلة في الجانب الآخر
- يتحكم تلقائيًا في المسافة الداخلية وتحمل موضع العجلة.
- Siemens S7-300 PLC و AdvanTech Industrial computer للتحكم وتحقيق عملية الضغط الأوتوماتيكية بالكامل.
- كلا الوضعين الأوتوماتيكي واليدوي متاحان.
- يمكن للضغط على العجلات تتبع العملية برمتها والتحكم فيها ، واكتشاف الحالة الملحة لـ
عجلات ، وتحليلها ومعالجتها من خلال الكمبيوتر الصناعي.يمكنه تصدير منحنى الضغط مقابل الإزاحة والنتائج الأخرى على الشاشة والطابعة. - ستقوم وحدة القياس تلقائيًا باكتشاف وجمع البيانات ذات الصلة وعرضها على الشاشة.
- التسجيل التلقائي لمنحنى التركيب
- هيكل إطار العملاقة العام ،مع قوة عالية وصلابة جيدة وأقل تشوه.
- عمود مقاوم متحرك.
- ضغط اسطوانة مزدوجة الكبش.
- مكبس أسطواني فريد من نوعه حاصل على براءة اختراع لتركيب العجلة ، بدقة ضغط عالية.
- آليات التمركز الخاصة الحاصلة على براءة اختراع لتحديد موضع الفتحة المركزية.
- التدحرج القياسي أو التصميم المار.
نظرة عامة على Hubei Heqiang:
Hubei Heqiang Machinery هي الشركة المصنعة رقم 1 لآلات ضغط مجموعة العجلات في الصين.إنها تقدم معدات ضغط مجموعة العجلات الأكثر تقدمًا المتوفرة في السكك الحديدية والصناعات الأخرى ذات الصلة.تُستخدم مكابس العجلات لتركيب وفك جميع العناصر الموجودة على المحور (أقراص العجلات ، وأقراص المكابح ، والتروس والمحامل).مع كل من الإصدار الفردي والمزدوج الأسطوانة المتاحة للخيار وتتراوح السعة من 200 إلى 800 طن.يمكن لمجموعتنا الواسعة من الآلات أن تلبي جميع متطلبات العملاء في كل من تطبيقات الصيانة والإنتاج الضخم.
إن آلة ضغط العجلات ذات الأسطوانة المزدوجة الأوتوماتيكية بالكامل هي آلة الضغط على العجلات الأكثر تقدمًا المتوفرة في السوق اليوم.متوفر بسعة تتراوح من 200 إلى 500 طن.تتميز هذه الماكينة بأسطوانة موضوعة بدقة على كل جانب من جوانب الماكينة جنبًا إلى جنب مع نظام القياس المتطور لدينا والذي يستخدم نظام مؤازر عالي التقنية وسلسلة من أجهزة القياس لوضع كل مكون من مكونات مجموعة العجلات بدقة عالية.جميع الأدوات متخصصة ويمكن تبادلها بسهولة لاستيعاب مجموعة كبيرة ومتنوعة من مكونات وتكوينات مجموعة العجلة بأمان.يعد جهاز الدوران اختياريًا ليتم تزويده بالماكينة لإجراء قياسات العجلة من الخلف إلى الخلف ، والنفاذ المحوري وقياسات التدفق الشعاعي بعد اكتمال عملية التثبيت.
