آلة تجميع برغي قرص الفرامل العجلة

معدات ورشة السكك الحديدية لتجميع قرص الفرامل القاطرة

مجال التقديم:
آلة تجميع برغي قرص فرامل العجلة تستخدم بشكل أساسي في أعمال التجميع الأوتوماتيكية لمسامير التوصيل لعجلات قاطرة السكك الحديدية وأقراص الفرامل.يمكن لنظام التحكم مراقبة العملية في الوقت الفعلي وتسجيل وحفظ وتصدير بيانات التجميع.

المعايير الفنية:

(* يمكن تعديل معلمات التفاصيل وفقًا لمتطلبات العميل الفعلية.)

الخصائص الرئيسية:

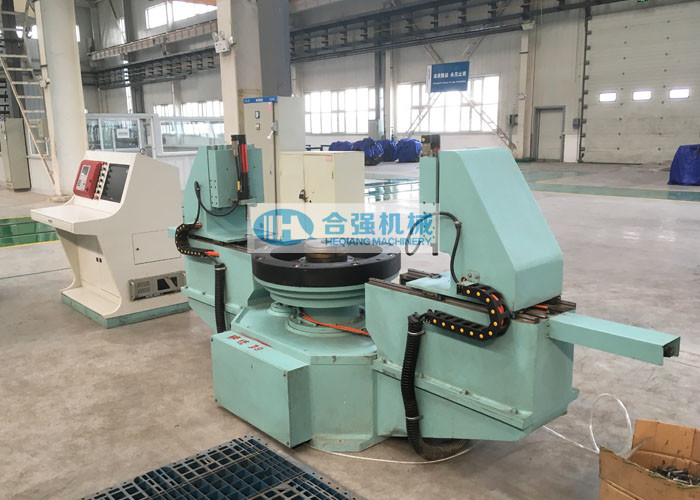

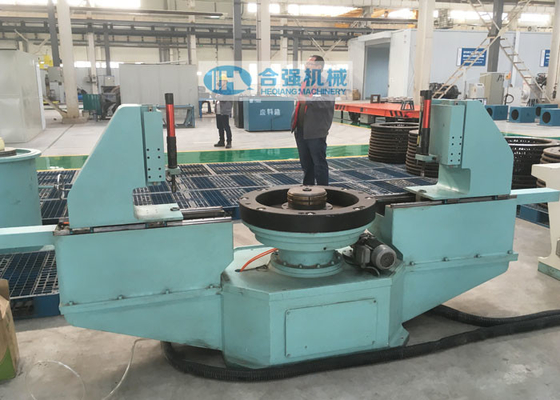

• تتكون الماكينة بشكل أساسي من جسم الآلة ، ومفتاح الربط الكهربائي ، والطاولة الدوارة ، ونظام القيادة ، وجهاز التمركز والقفل ، وجهاز تحديد المواقع الأولي ، وآلية تحديد المواقع ، ونظام التحكم الكهربائي وما إلى ذلك.
• عملية التجميع: أولاً ارفع العجلة المجمعة مسبقًا بقرص الفرامل على المنضدة الدوارة ،سوف تضع الطاولة الدوارة تلقائيًا وتوسع وتصلح تجويف العجلة ، ثم يقف قابس جهاز تحديد المواقع الأولي مقابل سطح قرص الفرامل ، وسوف يدور قرص الفرامل ببطء مع المنضدة الدوارة ، وسيكون قابس جهاز تحديد المواقع الأولي عند إدخاله في فتحة الترباس تحت القوة ، في هذا الوقت ، ستتوقف الطاولة الدوارة عن الدوران ويكتمل قرص فرامل العجلة من الوضع الأولي.بعد ذلك ، يتم تدوير المنضدة الدوارة مع المنضدة السفلية إلى أسفل مفتاح الربط الكهربائي ، ويتم تثبيت البراغي الموجودة على جانبي المنصة قبل بدء تشغيل مفتاح الربط الكهربائي ، ويجب أولاً تثبيت البراغي الموجودة في فتحة البرغي.بعدوجع كهربائي تم رفعه ، و وجع كهربائييتحرك لأسفل ويبدأ في تجميع البراغي.بعد تجميع زوج من البراغي ، يدور المنضدة الدوارة لتجميع الزوج التالي من البراغي وفقًا للتسلسل المبرمج مسبقًا حتى يتم تجميع كل البراغي.بعد تجميع البراغي ، تعود طاولة التدوير إلى الموضع الأصلي ، ويتم رفع قرص فرامل العجلة المجمعة لإكمال أعمال تجميع العجلة وأقراص الفرامل.
• يمكن للآلة وضع العجلة تلقائيًا ، ولا حاجة لتدوير العجلة يدويًا لتناسب الماكينة.
• الآلة لديها وظيفة تحديد المواقع والتثبيت التلقائي.يتم التحميل مرة واحدة لإكمال تجميع جميع البراغي تلقائيًا.
• مطلوب عامل واحد فقط لإكمال أعمال التجميع بالكامل.

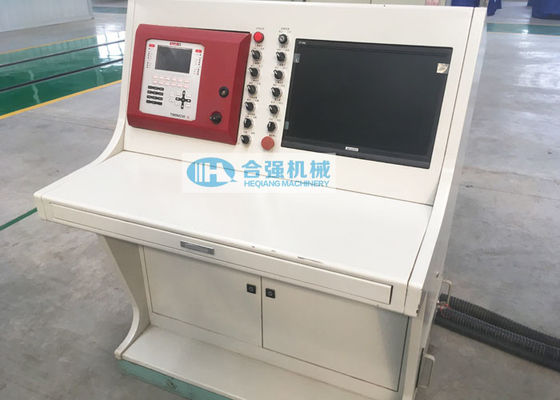

• الكمبيوتر الصناعي Siemens PLC و AdvanTech للتحكم في العملية ومراقبتها.
• المكونات المعدنية للمعدات والأدوات مقاومة للصدأ ومطلية باستثناء سطح المعالجة وسطح الطلاء الكهربائي.

وثائق تقنية:
سيتم توفير المستندات الفنية التالية مع الجهاز عند التسليم في نسخة ورقية ونسخة إلكترونية باللغة الإنجليزية (تقديم نسخة إلكترونية إلى المشتري قبل التسليم):

• دليل تعليمات التشغيل والصيانة ؛
• رسم الترتيب العام ، الرسم التخطيطي الكهربائي ؛
• رسم الأساس
• قائمة قطع الغيار ، قائمة الأدوات الخاصة ؛
• شهادة المنتج / شهادة قبول المصنع ، إلخ
